1、概述：

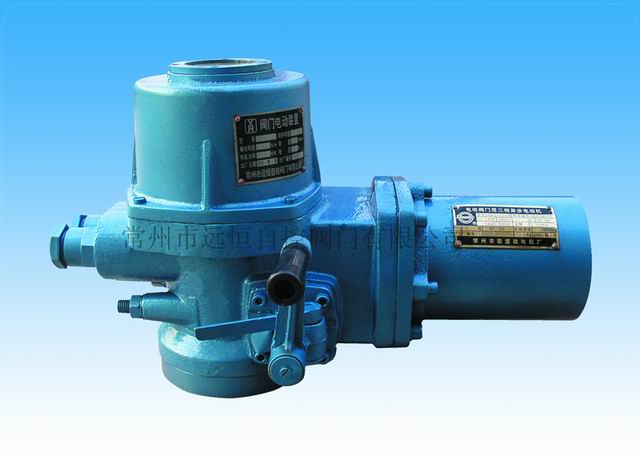

   部分回转阀门电动执行机构适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门，用于阀门的开启、关闭或调节控制，可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

   分回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。

   本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证。

型号示例：

1.  Q10-1B：表示电动执行机构为部分回转,输出转矩100N·m（10kgf·m），输出转速1r/min，隔爆型。

2.  Q120-0.5T：表示电动执行机构为部分回转,输出转矩1200N·m（120kgf·m），输出转速0.5r/min，整体调节型。

3. 工作环境和主要技术参数

3.1  电源：常规：单相220V、三相380V，远程DC24V （50Hz）

     特殊：单相110V、三相415V、660V，（50Hz、60 Hz）

3.2  工作环境：

3.2.1 环境温度：-20~+60℃ (特殊订货-60~+80℃)。

3.2.2 相对湿度：95%（25℃时）。

3.2.3周围介质：户外型用于无易燃/易爆和无腐蚀性介质的场所；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4  防护等级： IP55 （IP65、IP67）。

3.3 工作制：为短时10分钟 (特殊订货15-60分钟) 。

3.4 型号规格和主要性能参数

3.4.1主要技术参数见表1

表1

注：以上输出转速为常规供货，如需特殊转速订货时请说明。

3.4.2 电机技术参数见表2

表2

4. 外形及连接尺寸

5.1 连接尺寸

Q型电动执行机构与阀门的连接形式和尺寸见表3

5.2   外形和外形尺寸

Q型电动执行机构外形和外形尺寸见图2和表4

表 4

注：H1为户外型、防爆型，H2为整体型/整体调节型
