| 产品名称：DQ叠加式 |
 产品详细介绍 |
|

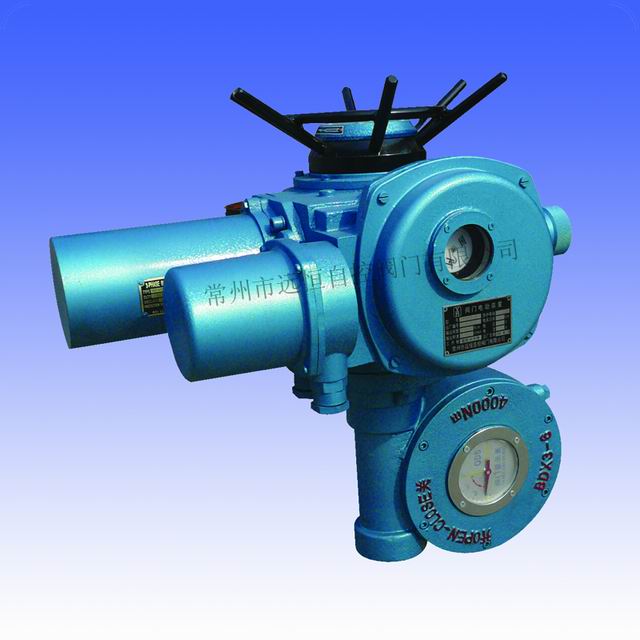

由于一体式Q型部分回转阀门电动装置输出力矩最大一般为5000N·m，无法满足大口径蝶阀和球阀的要求，所以大口径蝶阀和球阀都采用Z型多回转阀门电动执行机构上加二级蜗轮蜗杆减速器（即叠加式结构），达到部分回转的要求，通称DQ型部分回转电动装置。
型号规格和主要性能参数
|
型号
规格 |
输出转矩(N·m) |
最大阀杆直径(mm) |
叠加减速器 |
配用Z型
电动执行
机构型号 |
手动
速比 |
输出转速
（r/min） |
电机功率
(KW) |
|
型号 |
速比 |
|
DQ600 |
6000 |
80 |
JW120 |
48 |
Z30-18/20 |
48 |
0.375 |
0.55 |
|
DQ800 |
8000 |
100 |
JW150 |
54 |
Z45-24/20 |
54 |
0.44 |
1.1 |
|
DQ1000 |
10000 |
100 |
JW150 |
54 |
Z60-24/20 |
54 |
0.44 |
1.5 |
|
DQ1200 |
12000 |
100 |
JW150 |
54 |
Z60-24/20 |
54 |
0.44 |
1.5 |
|
DQ1600 |
16000 |
120 |
JW180 |
60 |
Z90-24/20 |
60 |
0.4 |
2.2 |
|
DQ2000 |
20000 |
120 |
JW180 |
60 |
Z120-24/20 |
60 |
0.4 |
3 |
|
DQ3200 |
32000 |
160 |
JW280 |
68 |
Z180-18/20 |
1530 |
0.26 |
4 |
|
DQ4000 |
40000 |
160 |
JW280 |
68 |
Z180-18/20 |
1530 |
0.26 |
4 |
|
DQ6300 |
63000 |
185 |
DWX25 |
290 |
Z90-36/20 |
7250 |
0.124 |
3 |
|
DQ8000 |
80000 |
185 |
DWX25 |
290 |
Z120-36/20 |
7250 |
0.124 |
4 |
|
DQ12500 |
125000 |
220 |
DWX35 |
346 |
Z120-45/20 |
8650 |
0.13 |
5.5 |
|
DQ16500 |
165000 |
248 |
DWX55 |
550 |
Z120-60/20 |
13750 |
0.11 |
7.5 |
|
DQ20000 |
200000 |
248 |
DWX55 |
550 |
Z120-60/20 |
13750 |
0.11 |
7.5 |
注：上表中输出转速为标准出厂转速，如需不同转速订货时请说明。DWX25、 DWX35和DWX55为两级减速,第一级为行星减速,第二级为蜗轮蜗杆减速。
|
